[ 유닛플러스 3D스캔 전문 ] 자동차 대시보드 를 3D스캔하여 3D데이터 취득하는 과정 with SIMSCAN30
안녕하세요.
유닛플러스입니다.
블로그를 쓰면 환절기 감기를 조심하셔라 했는데,
제가 걸려버렸네요.ㅎㅎ 몇일 목이 아파 고생중에 있습니다.
온도차가 너무 심하니 각별히 주의해야 할 것 같네요!!
이번 포스팅에서는 자동차 대시보드 를 3D스캔하여 3D데이터 취득하는 과정을 담아 보았습니다.

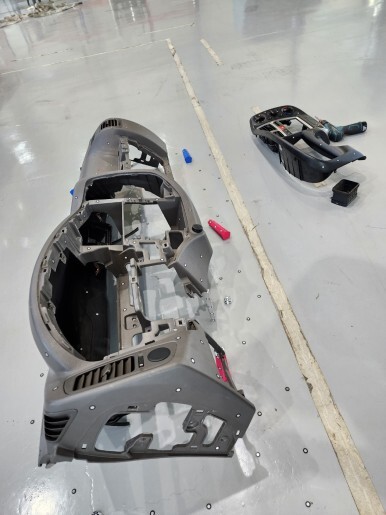

총 3종에 대한 대시보드를 3D스캔하였는데,
분리되어 있다보니 대시보드 특성상 휘어있는 부분들을 최소화 시켜서 작업에 임했습니다.

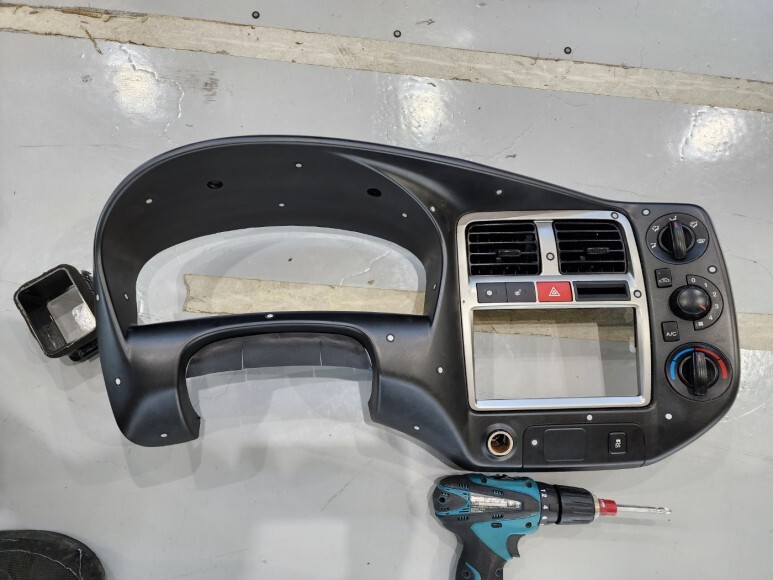

포터2
대시보드

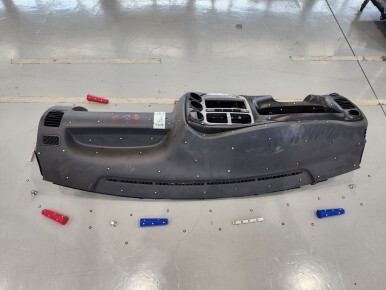

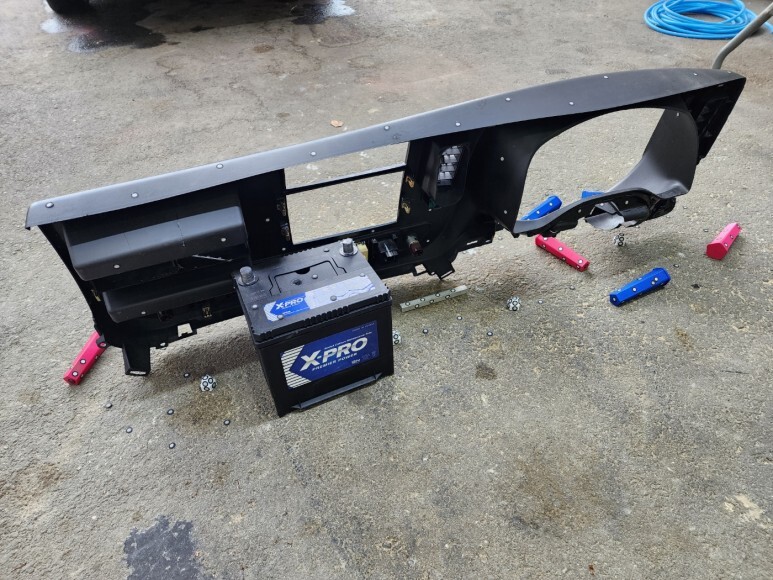

봉고3
대시보드

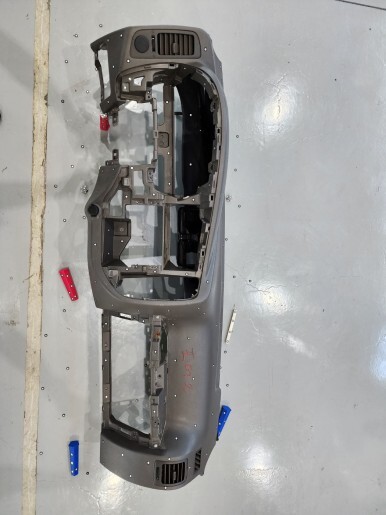

밴
대시보드

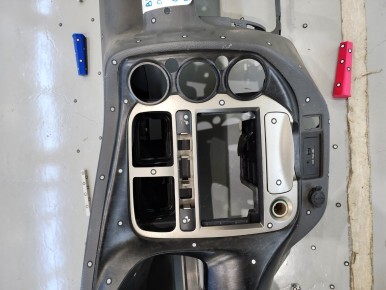

대시보드는 기본 한번에 작업해야하기에, 최적의 각도를 정해서 진행 하였습니다.

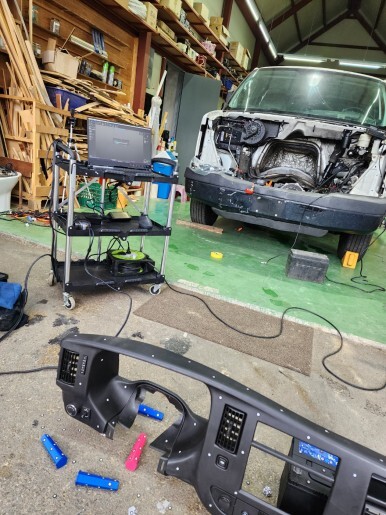

3D스캔 START
해상도 0.3mm
BLUE LASER SIMSCAN30
유닛플러스
포터2

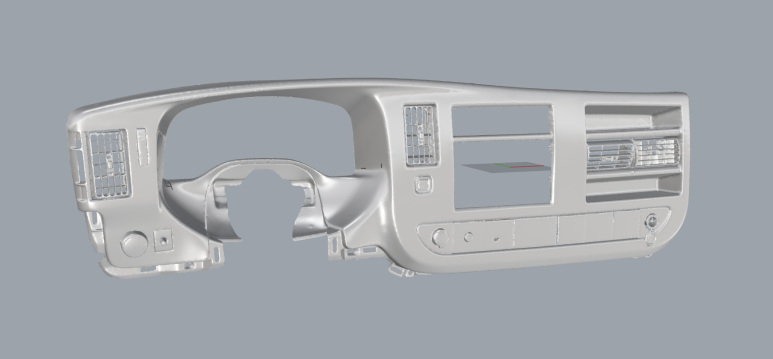

대시보드

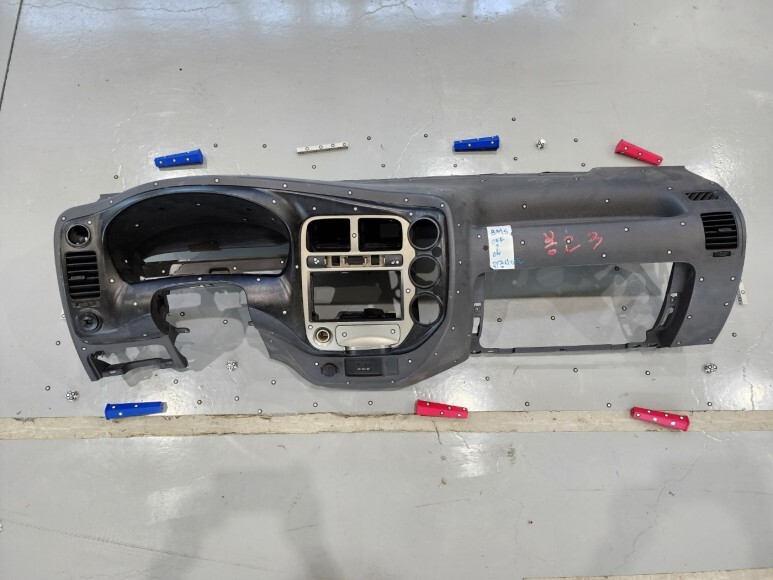

봉고3

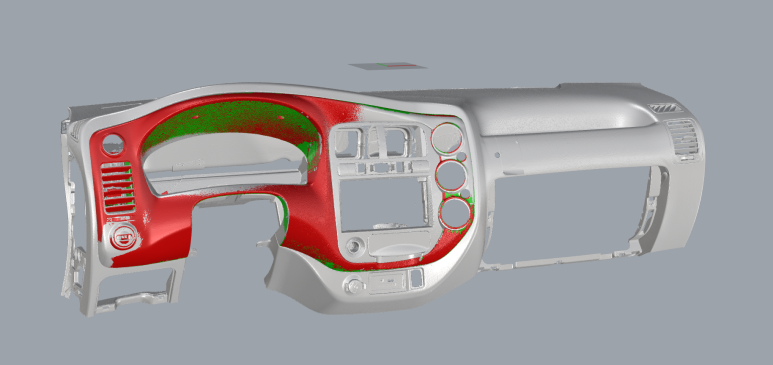

대시보드

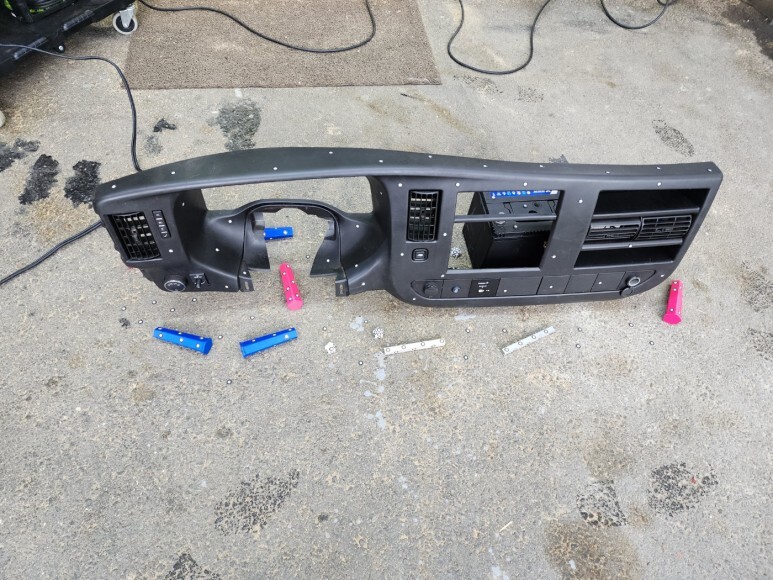

밴
대시보드

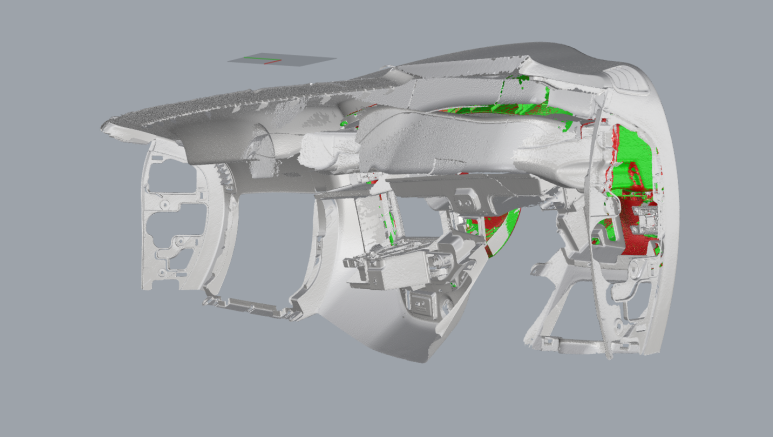

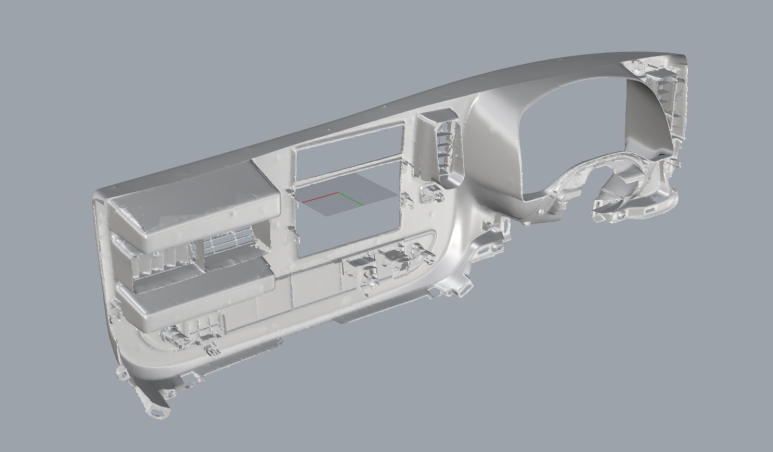

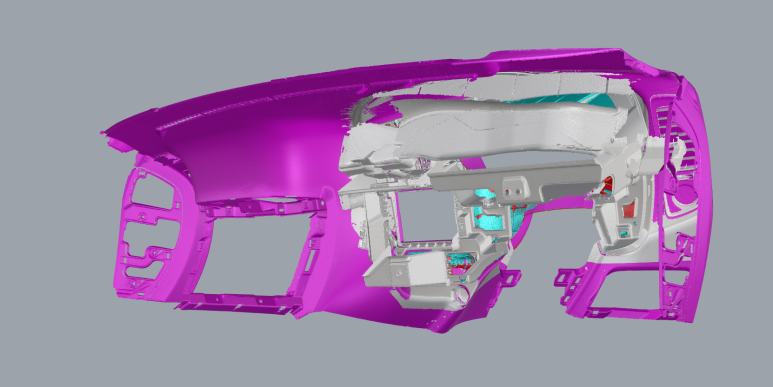

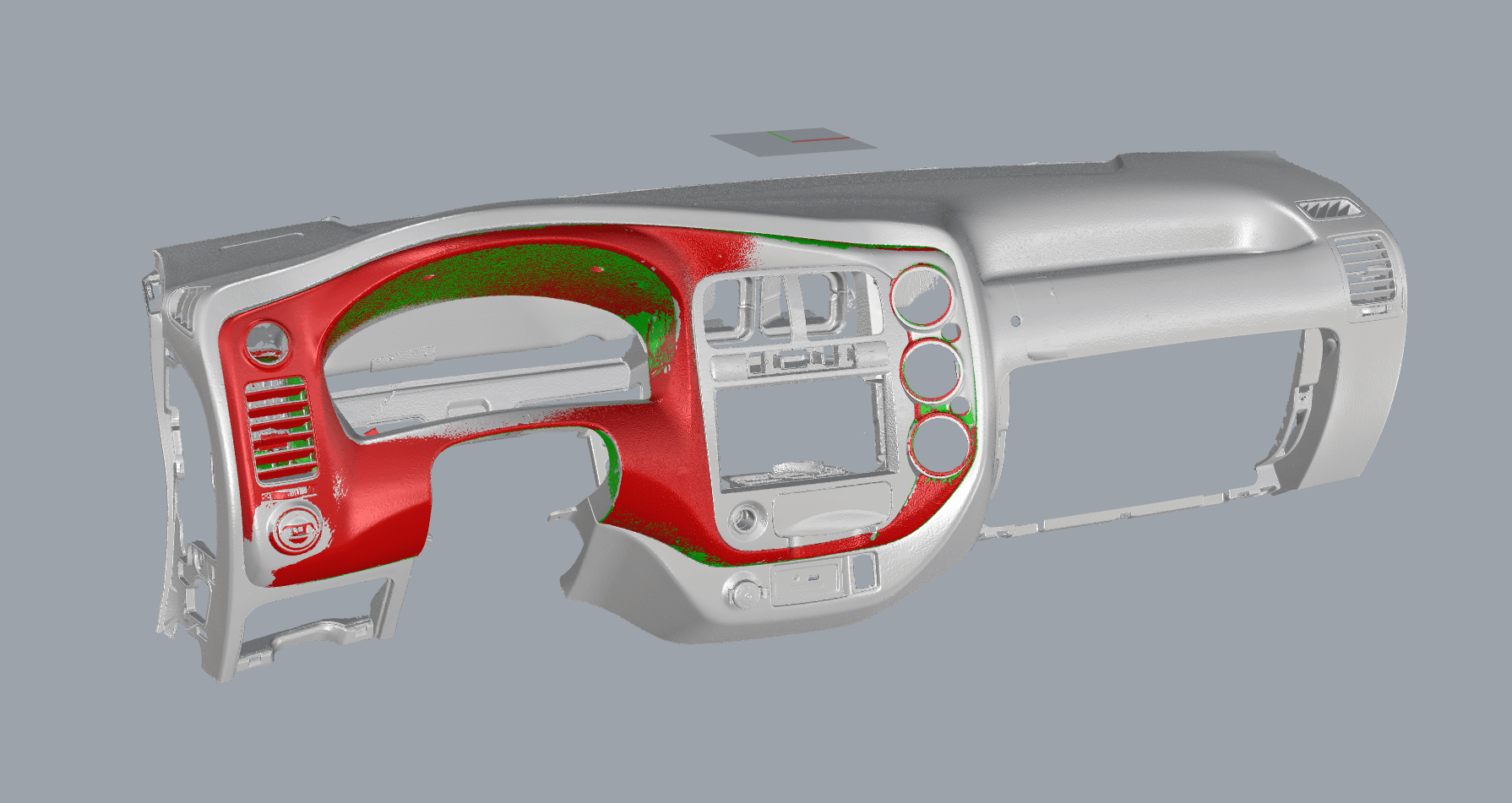

3개의 차종의 3D스캔이 마무리 되었습니다.
구분이 필요한 파트들은 별도로 분리하여 3D스캔 및 병합 과정을 거쳐 진행하였고,
구분이 필요하지 않은 밴 차량의 경우 한번의 스캔으로 마무리 하였습니다.
차제에 결합되어진 상태와 분리된 상태의 외각, 결합부 형상이 조금 다를 수 있기에
역설계 진행시 중점적인 파트를 기준으로 잡아 나가야 합니다.
이런 부분들은 자동차관련 작업을 많이 해봐야 알기에 처음 진행하시는 분들이 놓치기
쉬운 부분이기도 합니다.
데이터는 필요한 부분을 협의하여 역설계 진행하기로 하였습니다.
다음 포스팅에서는 역설계 진행 한 후기로 뵐게요~! ^^
최종 파일 형식
3D스캔 후 파일형식(메쉬) : STL,OBJ
역설계 후 파일 형식 (넙스) : STP, X_T, IGS
유닛플러스
이상입니다.
작업을 진행하기 전에 충분한 협의를 통해 작업의 범위와
확실한 견적을 받아보셔야 서로의 신뢰가 쌓일 수 있답니다.
유닛플러스는 데이터 취득에 있어서는 외주 없이 진행하기에
직접 소통하고 지체없이 작업이 가능한 강점을 가지고 있습니다.
궁금한 사항들은 언제나 문의 주시면 성실히 답변드립니다!!
큰제품과 작은 제품을 다양하게 3D스캐닝 을 해야하는 목적이 있다면
SIMSCAN30을 활용하시는걸 추천 드립니다.
스캔테크의 스캐너를 구매를 희망하시는 분들도 견적 전달 가능하니 이용 부탁드립니다.
kscan magic / simscan / ireal2e
유닛플러스는 단순히 의뢰받아 작업만 하는것이 아닌
고객과 작업자간 충분한 협의를 가지고 진행하기에 다들 만족할 만한
결과물을 받아가십니다. 디자인 뿐아니라 추후 양산에 있어서도
매리트 있는 견적 제안 드릴 수 있습니다.
감사합니다.
