안녕하세요.
유닛플러스입니다.
무섭게 춥던 한주가 지나고
다시 평온한 한주를 보내고 있네요.ㅎ
이번 포스팅에서는 전동 휠타이어 를 3D스캔하여 거치대 를 제작하는 과정을 담아 보았습니다.
전동 휠타이어는 전동퀵보드 나 전기자전거에 많이 쓰이고 있죠.
테스트를 위해 거치대 제작을 의뢰 주셔서 작업을 진행 했습니다.
3D스캔 START
해상도 0.5mm
BLUE LASER SIMSCAN30
유닛플러스

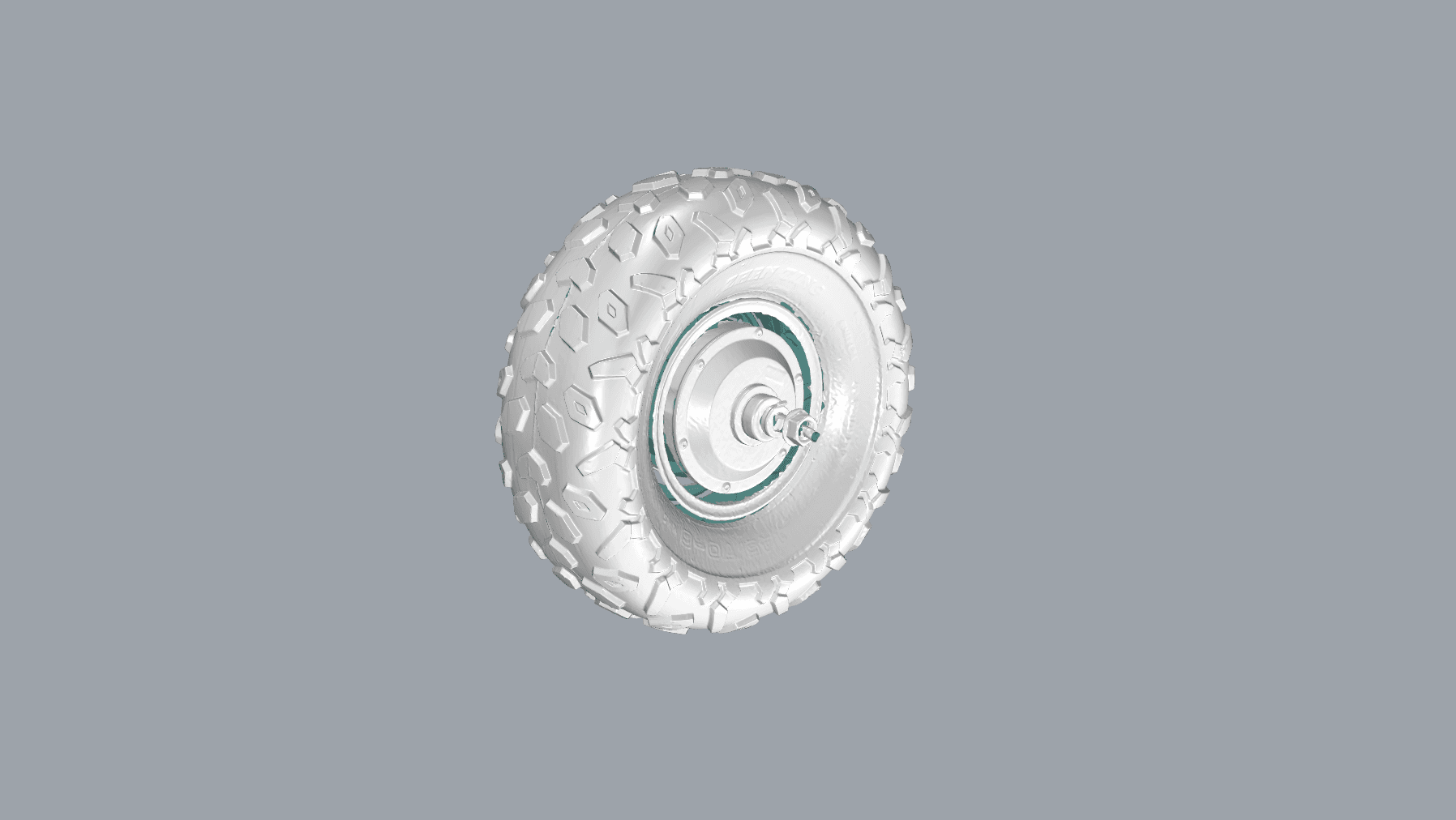

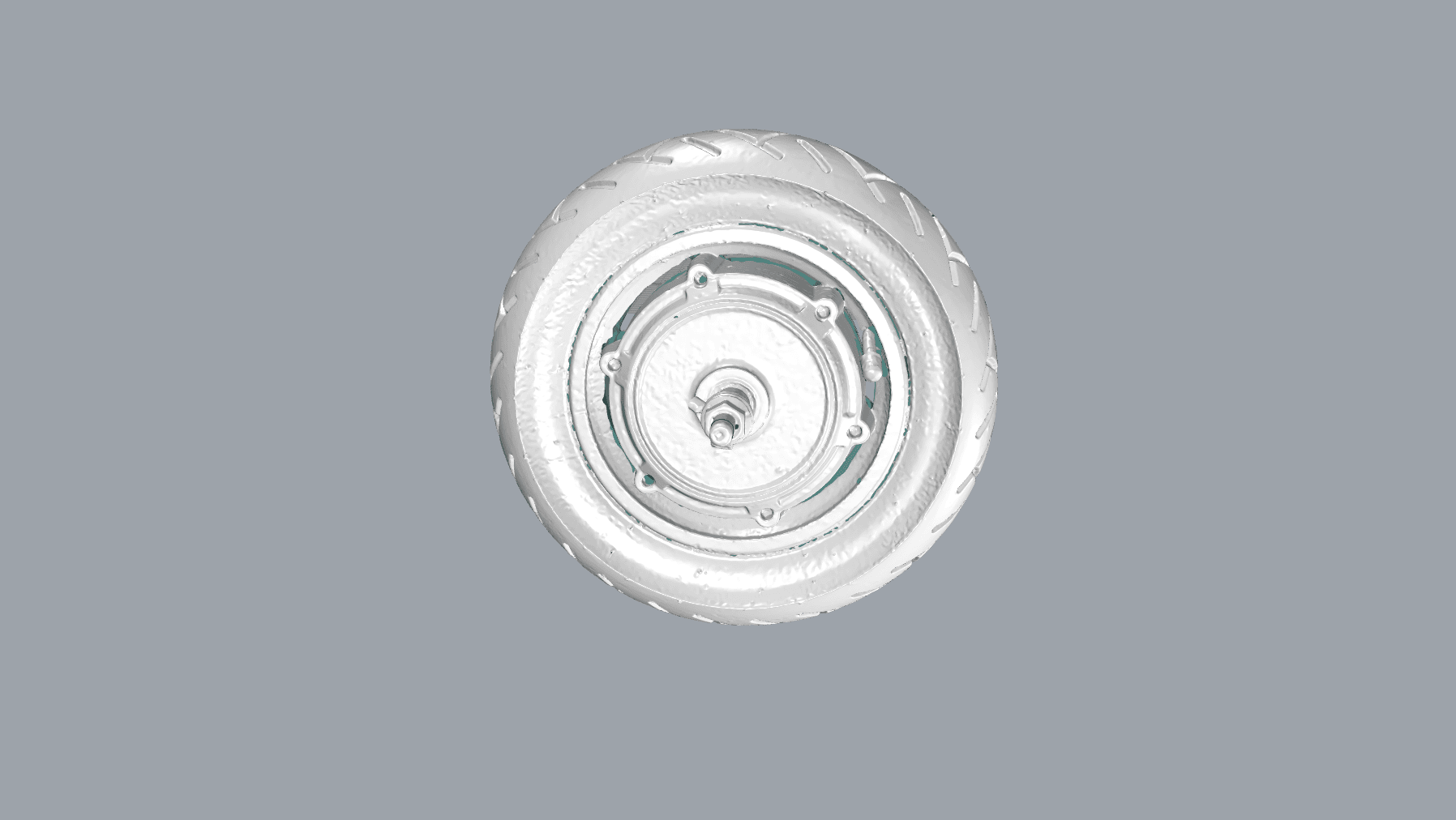

3D스캔 작업이 마무리 되었습니다.
거치대의 센터값과 볼트의 간격을 확인하기 위한 3D스캔 데이터 입니다.
제작과정
모델링 및 도면화작업
유닛플러스

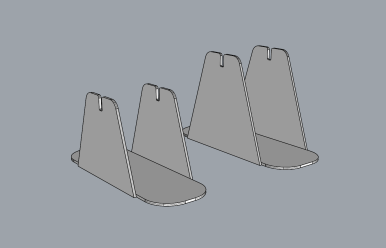

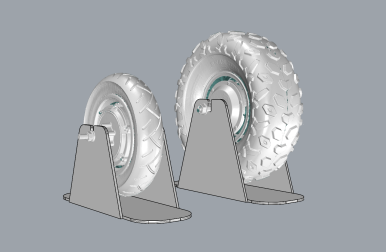

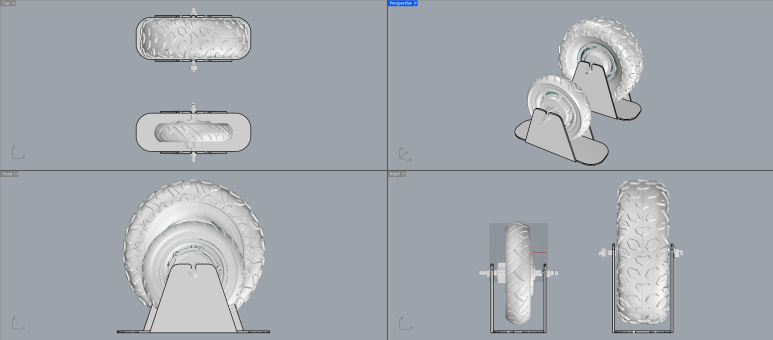

1. 3D모델링 제작
3D스캔된 데이터를 토대로 전동 휠타이어가 잘 고정될 수 있게 모델링부터 진행하였습니다.

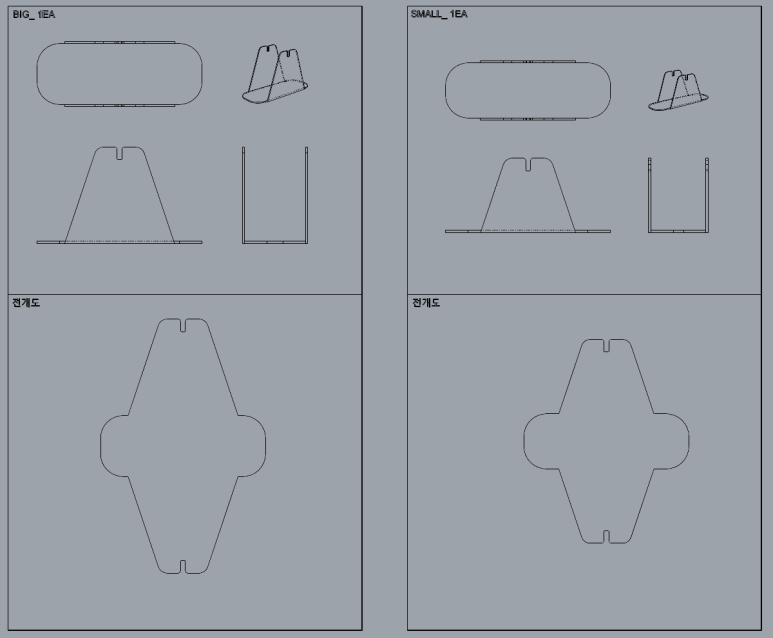

2. 2D도면화 작업
레이저가공을 위한 2D도면 작업 후 치수를 표기하여, 업체에 전달드렸답니다.

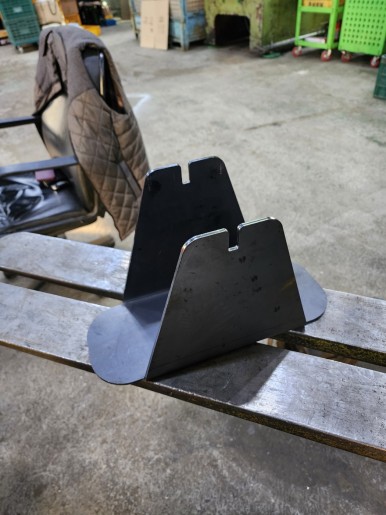

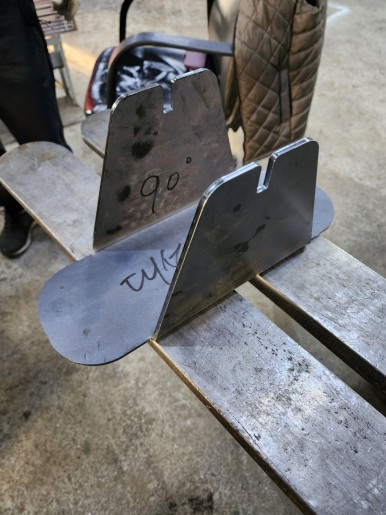

3. 레이저 컷팅 후 절곡 된 거치대
U밴딩이라 조금 큰 거치대는 작업에 문제가 좀 되었지만 그래도
깔끔하게 마무리 해주신 협력 업체입니다. ㅎㅎ
이래서 믿고 가는거죠..

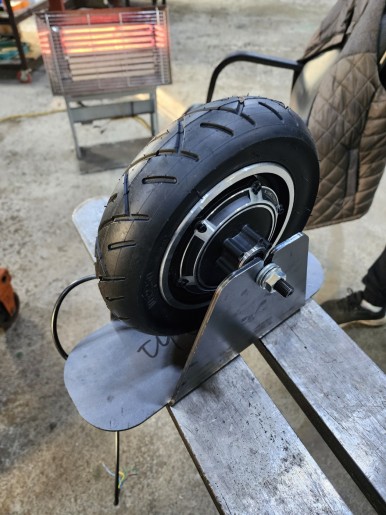

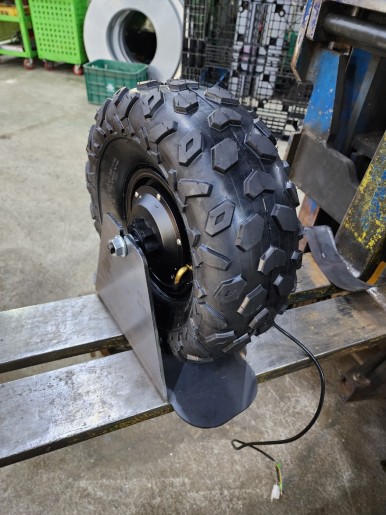

3D스캔으로 셋팅작업의 시간을 줄일 수 있고,
실수 없이 거치대 제작을 할 수 있었습니다.
처음 의뢰는 3D프린팅으로 제작을 원하셨는데,
바퀴도 무겁고, 테스트를 위한 작업이기에 협의하여
단단한 소재인 철판을 사용하였답니다.
최종 파일 형식
3D스캔 후 파일형식(메쉬) : STL,OBJ
역설계 후 파일 형식 (넙스) : STP, X_T, IGS
유닛플러스
이상입니다.
작업을 진행하기 전에 충분한 협의를 통해 작업의 범위와
확실한 견적을 받아보셔야 서로의 신뢰가 쌓일 수 있답니다.
유닛플러스는 데이터 취득에 있어서는 외주 없이 진행하기에
직접 소통하고 지체없이 작업이 가능한 강점을 가지고 있습니다.
궁금한 사항들은 언제나 문의 주시면 성실히 답변드립니다!!
큰제품과 작은 제품을 다양하게 3D스캐닝 을 해야하는 목적이 있다면
SIMSCAN30을 활용하시는걸 추천 드립니다.
스캔테크의 스캐너를 구매를 희망하시는 분들도 견적 전달 가능하니 이용 부탁드립니다.
kscan magic / simscan / ireal2e
유닛플러스는 단순히 의뢰받아 작업만 하는것이 아닌
고객과 작업자간 충분한 협의를 가지고 진행하기에 다들 만족할 만한
결과물을 받아가십니다. 디자인 뿐아니라 추후 양산에 있어서도
매리트 있는 견적 제안 드릴 수 있습니다.
감사합니다.
