이번 포스팅에서는 하트가방 조형물을 3D스캔하여 솔리드 3D데이터 취득하는 과정을 준비했습니다.
단골 업체에서 의뢰 주셔서 한걸음에 달려갔습니다.

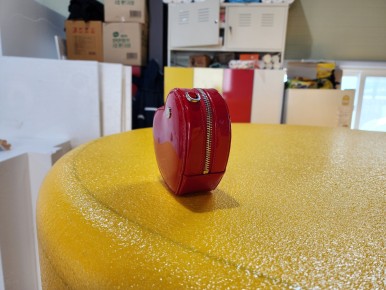

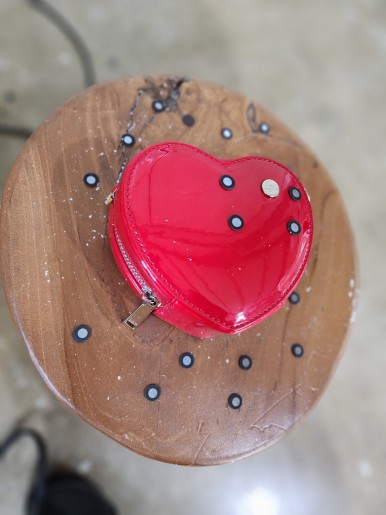

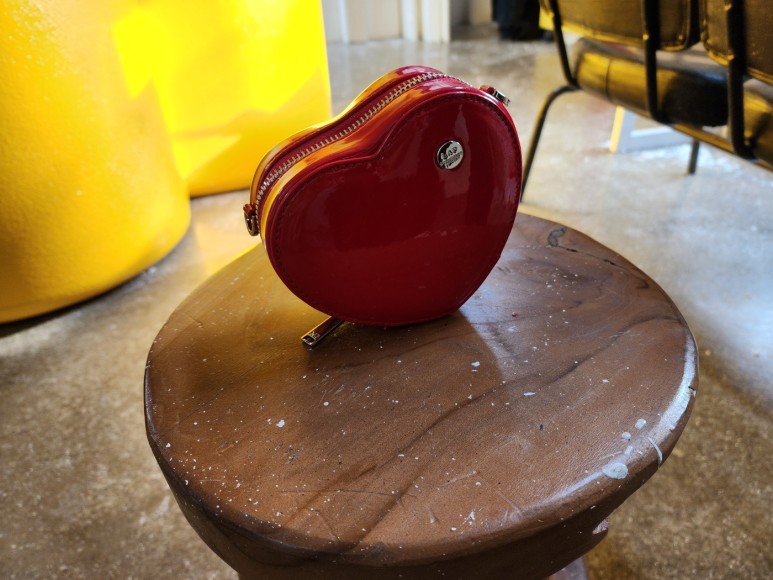

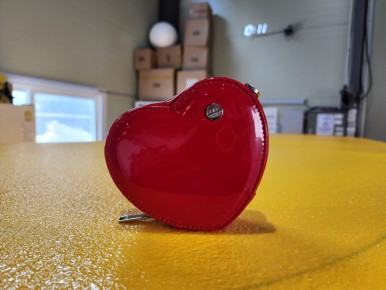

파우치 정도 되는 아담한 사이즈의 가방입니다.
대부분 유광 재질로 만들어져있어
3D스캔시 튐이 어느정도 발생 할 것으로 보고 진행해 봅니다.
3D스캔 & 보정
해상도는 0.2mm
SIMSCAN BLUELASER
SCANTECH SIMSCAN30

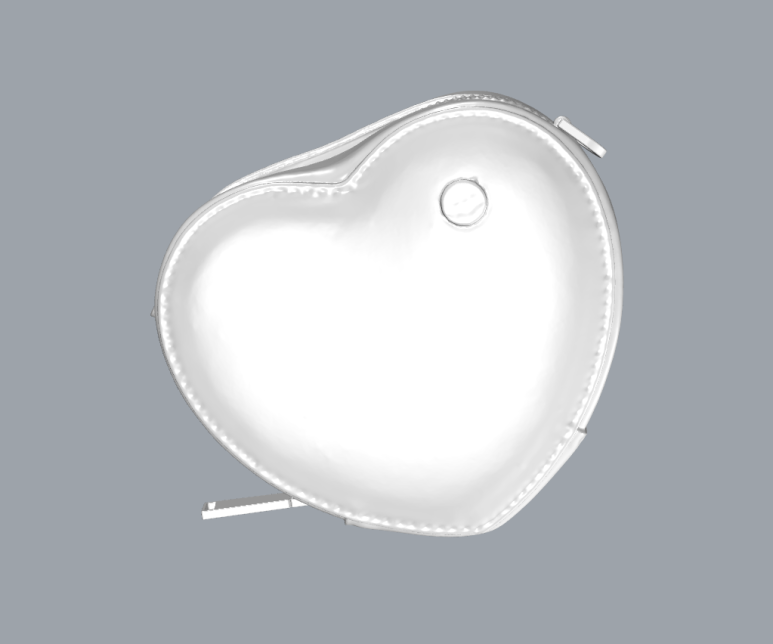

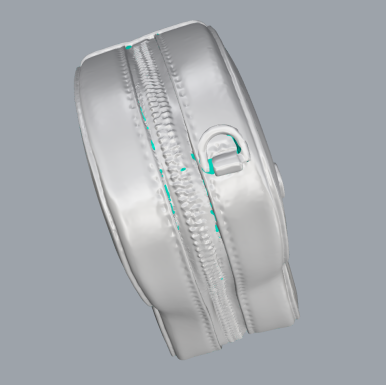

3D스캔이 완료된 후의 보정전 데이터 입니다.
후크의 손잡이 부분이나 고리부분은 계속 움직이기 때문에 정확한 3D데이터를 얻기 힘듭니다.
하여 보정하면서 정확한 치수로 새로이 그려 넣어주는 작업이 포함되어야 합니다.

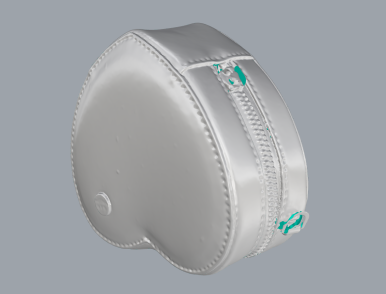

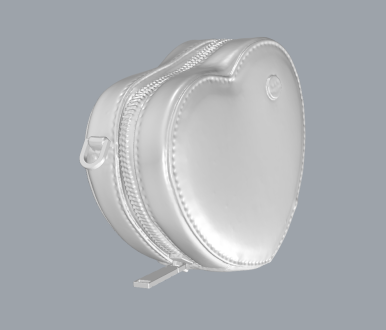

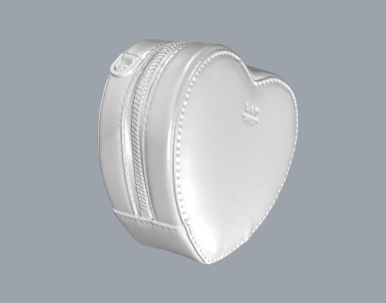

보정을 마친 형상입니다.
뚫린 부분없이 솔리드 형상의 모습과
후크손잡이 및 고리의 실제 사이즈에 준수해서 합쳐주는 과정까지
진행 하였습니다. 중간중간 뾰로지 난 부분도 평평하게 매꿔주기도 하고요. ㅎ
살짝 아쉬운 부분은 글씨 부분들의 디테일이 조금 아쉽지만
업체에서 다시 그려넣으신다고 하셔서 이부분까진 보정에 추가하진 않았습니다.
데이터는 40 메가 정도의 크기로 축소하여 잘 전달 드리고 마무리 하였습니다.
최종 파일 형식3D스캔 후 파일형식(메쉬) : STL,OBJ
역설계 후 파일 형식 (넙스) : STP, X_T, IGS
유닛플러스
이상입니다.
작업을 진행하기 전에 충분한 협의를 통해 작업의 범위와
확실한 견적을 받아보셔야 서로의 신뢰가 쌓일 수 있답니다.
유닛플러스는 데이터 취득에 있어서는 외주 없이 진행하기에
직접 소통하고 지체없이 작업이 가능한 강점을 가지고 있습니다.
궁금한 사항들은 언제나 문의 주시면 성실히 답변드립니다!!
큰제품과 작은 제품을 다양하게 3D스캐닝 을 해야하는 목적이 있다면
SIMSCAN30을 활용하시는걸 추천 드립니다.
스캔테크의 스캐너를 구매를 희망하시는 분들도 견적 전달 가능하니 이용 부탁드립니다.
kscan magic / simscan / ireal2e
유닛플러스는 단순히 의뢰받아 작업만 하는것이 아닌
고객과 작업자간 충분한 협의를 가지고 진행하기에 다들 만족할 만한
결과물을 받아가십니다. 디자인 뿐아니라 추후 양산에 있어서도
매리트 있는 견적 제안 드릴 수 있습니다.
