3D스캔 전문 아이오닉5 루프 3D데이터 취득 by 유닛플러스

​

안녕하세요.

유닛플러스입니다.

​

​

올해 처음으로 아침출근길에 땀이 나네요.ㅎㅎ

그만큼 날씨는 좋지만 덥기도 하네요.

장마 전 맑은 날씨 기억하기 딱 좋습니다.



이번 포스팅에서는 아이오닉 5 루프를 3D스캔하여 역설계 서페이스 3D데이터 취득하는 과정을 담아 보았습니다.

자동차의 루프를 3D스캔하는 작업은 많이 해봤는데,

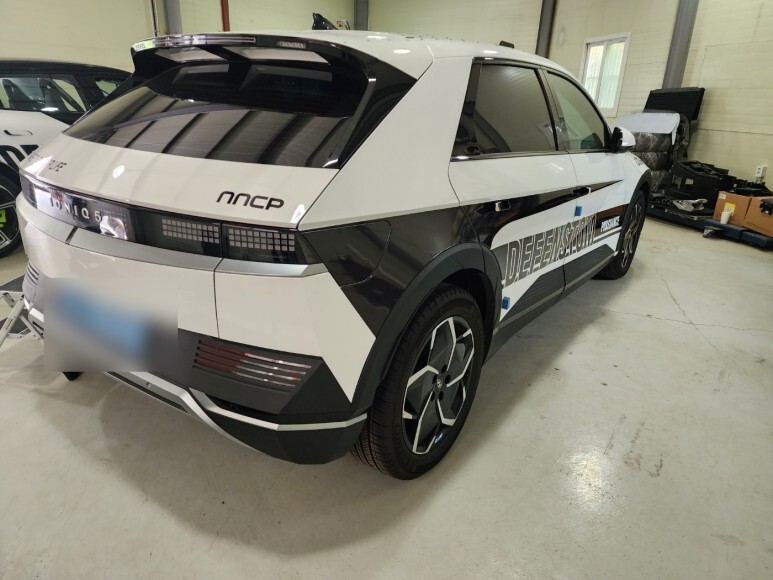

대부분 승합 위주 여서 아이오닉5는 아담하게 느껴집니다.ㅎ

​

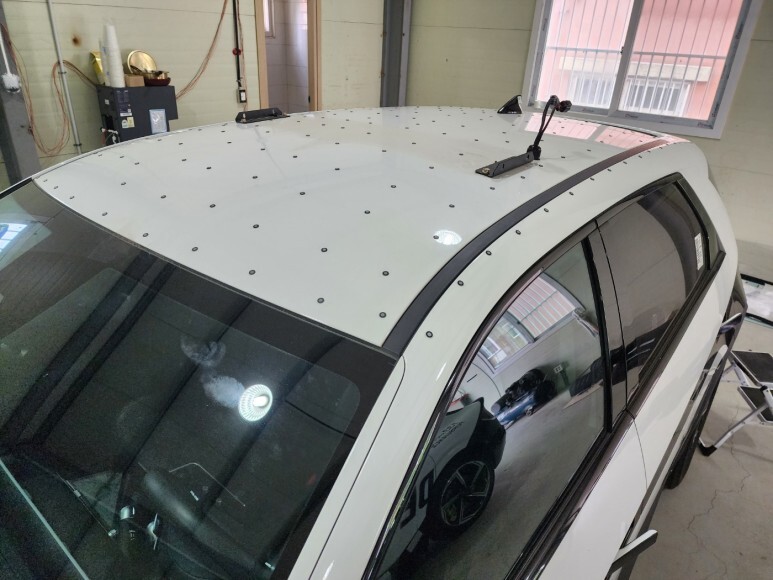

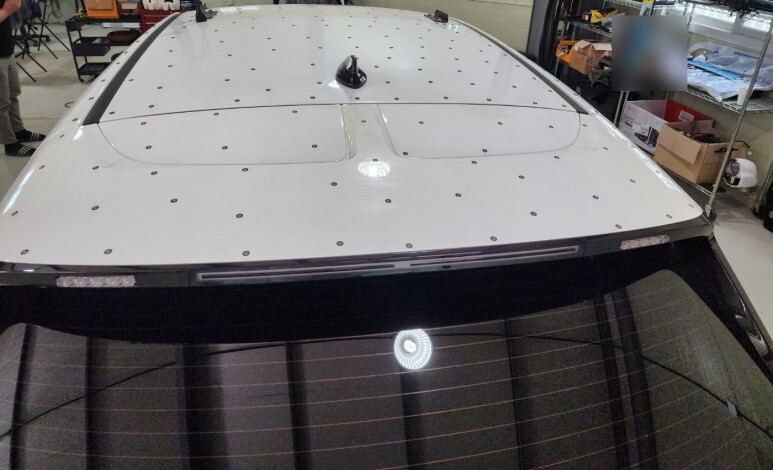

3D스캔 하기 전 마커작업은 필수죠.

정확한 데이터를 얻기 위한 조건중 하나입니다.

다행히 알루미늄은 아니라, 마커를 붙이고 제거하는데 수월했답니다.

​

3D스캔 START

해상도 0.8mm

BLUE LASER SIMSCAN30

유닛플러스

​

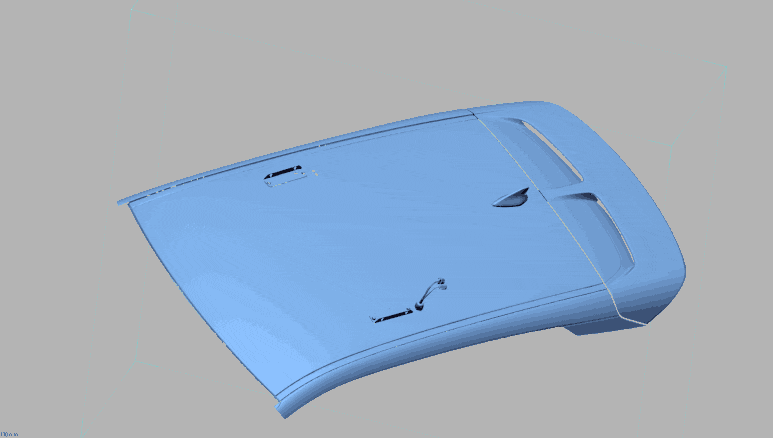

3D스캔 작업이 마무리되었습니다.

역설계가 필요한 부분들만 깔끔하게 보정 후

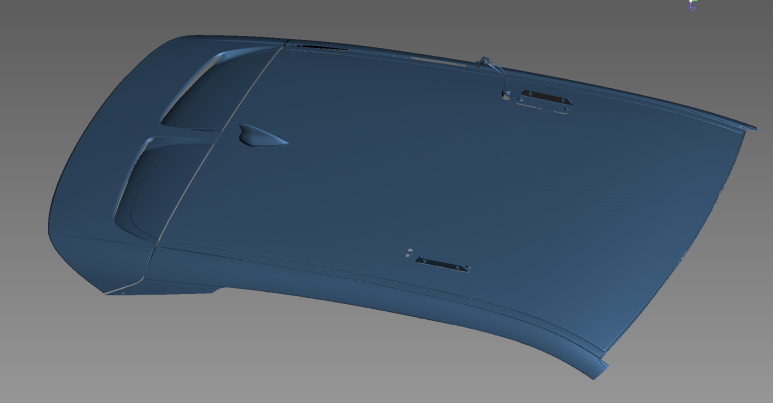

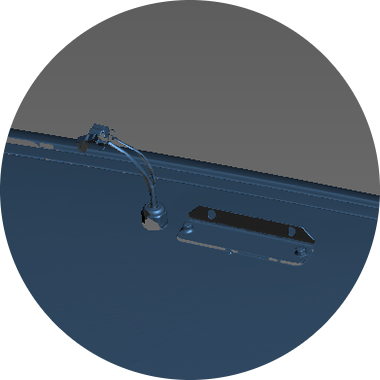

클라우드 데이터에서 메쉬데이터로 변환을 해주었습니다.





역설계

서페이스 방식

BEST FIT

유닛플러스

​

역설계 전 루프에 불필요한 부분들은 제거하고 서페이스 생성을 원하셔서

충분히 협의 후 작업을 진행하였습니다.



​

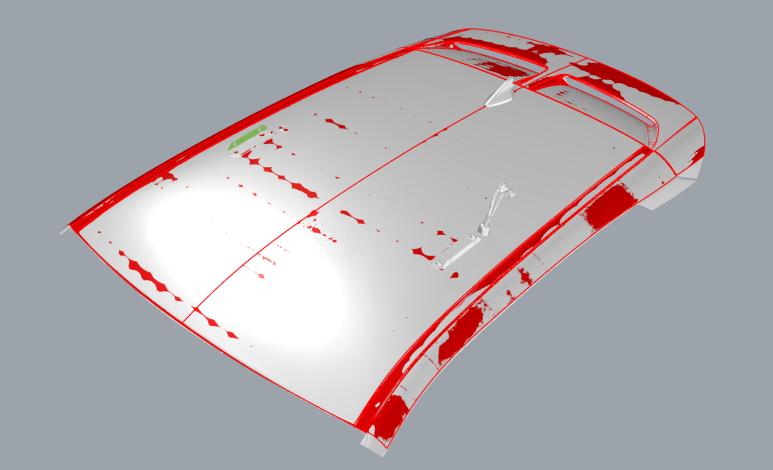

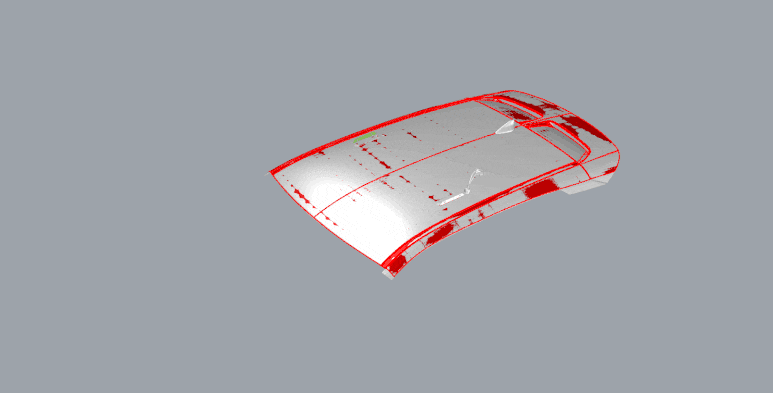

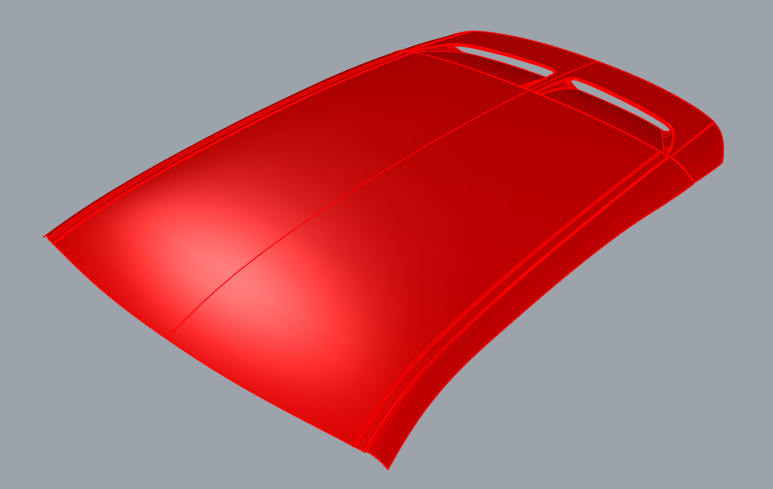

서페이스 생성이 완료 되었습니다.

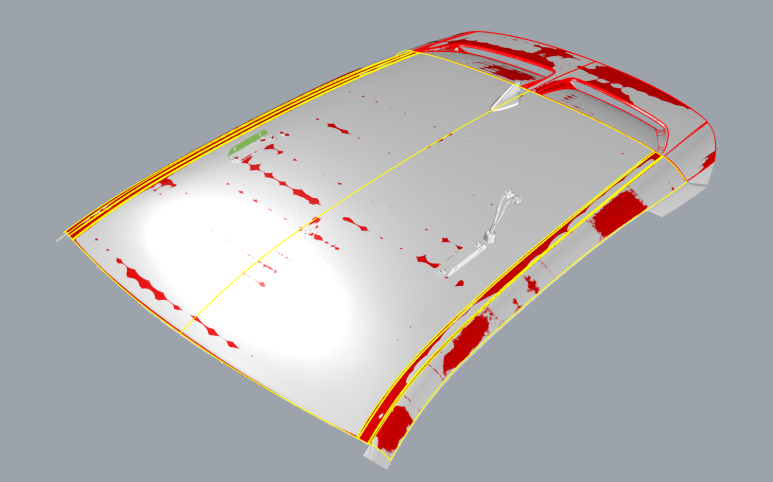

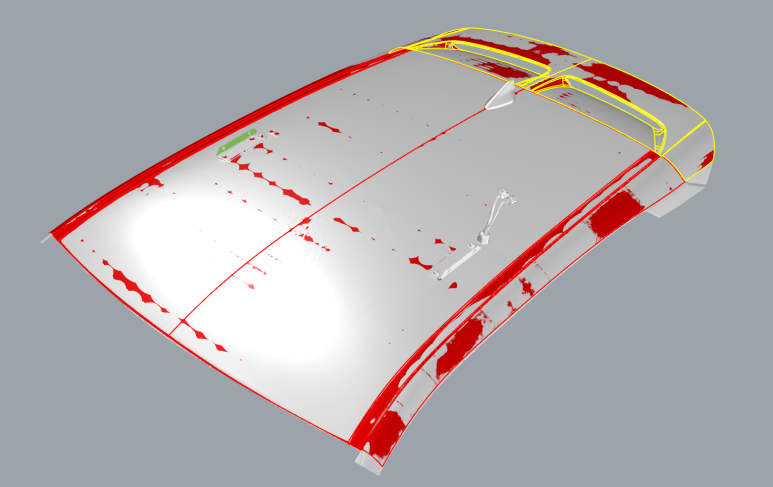

메쉬 핏에 맞춰 했지만 잘못된 부분이 있는지 다시 한번 체크해 봅니다.

​



​

루프와 트렁크도어 파팅을 기준으로 2파트로 구분해서 작업했습니다.

​

자동차 설계의 경우 좌우 대칭이 기본이 되지만,

현실적으로 차량을 제작, 조립하는 과정에서 발생하는 오차범위가 생길 수밖에 없습니다.

하여 최종 생산된 차들은 각기 다른 좌우가 되는 거죠..ㅎ

하지만 아이오닉 5 같은 경우 오차율이 매우 적어 조금 놀랐습니다.

확실히 기술력이 좋아졌다는 생각이 들었네요.

​

데이터는 최소한의 제어점을 가진 좌우대칭 구조의 서페이스로 전달드렸습니다.

​

최종 파일 형식

3D스캔 후 파일형식(메쉬) : STL, OBJ

역설계 후 파일 형식 (넙스) : STP, X_T, IGS

유닛플러스



​

이상입니다.

​

---

​

작업을 진행하기 전에 충분한 협의를 통해 작업의 범위와

확실한 견적을 받아보셔야 서로의 신뢰가 쌓일 수 있답니다.

유닛플러스는 데이터 취득에 있어서는 외주 없이 진행하기에

직접 소통하고 지체 없이 작업이 가능한 강점을 가지고 있습니다.

​

궁금한 사항들은 언제나 문의하시면 성실히 답변드립니다!!

​

큰 제품과 작은 제품을 다양하게 3D스캐닝 을 해야 하는 목적이 있다면

SIMSCAN30을 활용하시는 걸 추천드립니다.

​

스캔테크의 스캐너를 구매를 희망하시는 분들도 견적 전달 가능하니 이용 부탁드립니다.

kscan magic / simscan / ireal2e

---

유닛플러스는 단순히 의뢰받아 작업만 하는 것이 아닌

고객과 작업자 간 충분한 협의를 가지고 진행하기에 다들 만족할 만한

결과물을 받아가십니다. 디자인뿐 아니라 추후 양산에 있어서도

매리트 있는 견적 제안 드릴 수 있습니다.

감사합니다.

​
