이번 포스팅에서는 소나타 루프 를 3D스캔하여 역설계 서페이스 3D데이터 취득하는 과정을 담아 보았습니다.

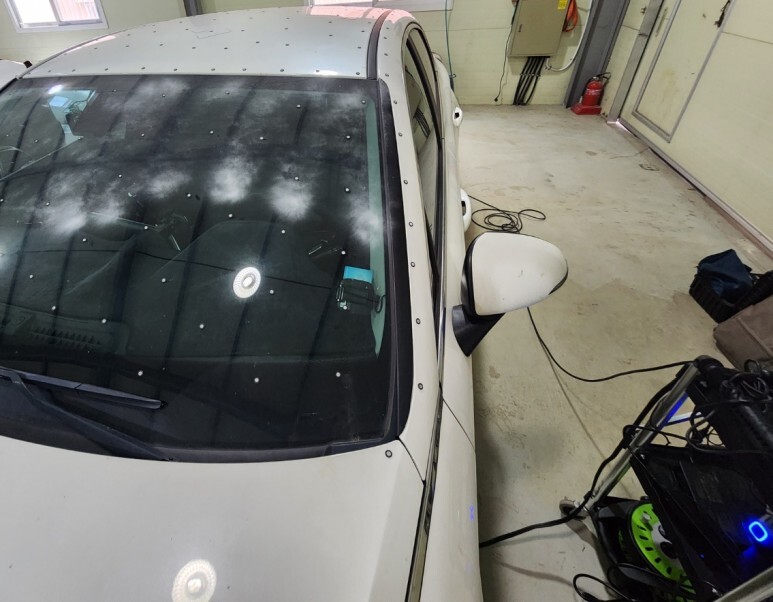

유리까지 3D스캔 을 진행해야하는 터라 현상액을 도포해가며 진행 하였습니다.

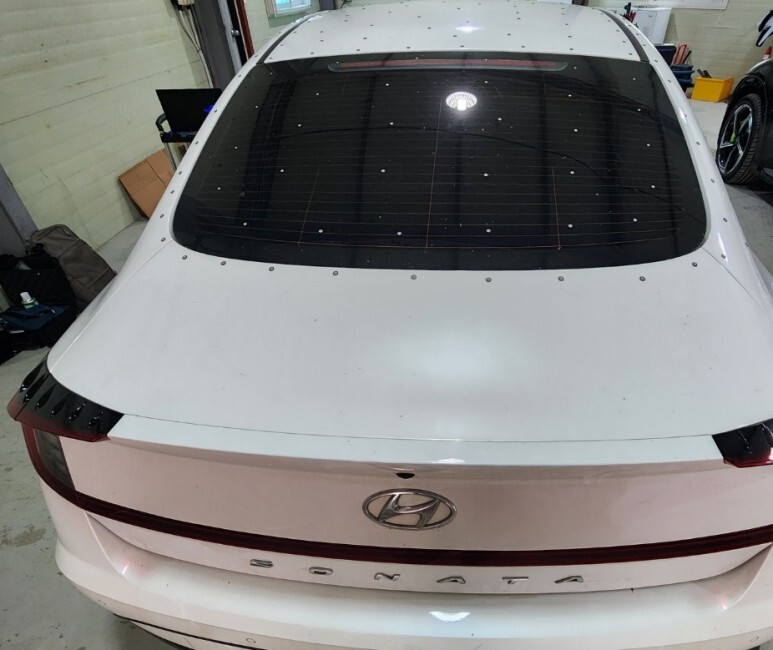

후면은 선팅이 꽤나 진하게 되어있어서 도포가 필요 없었네요...

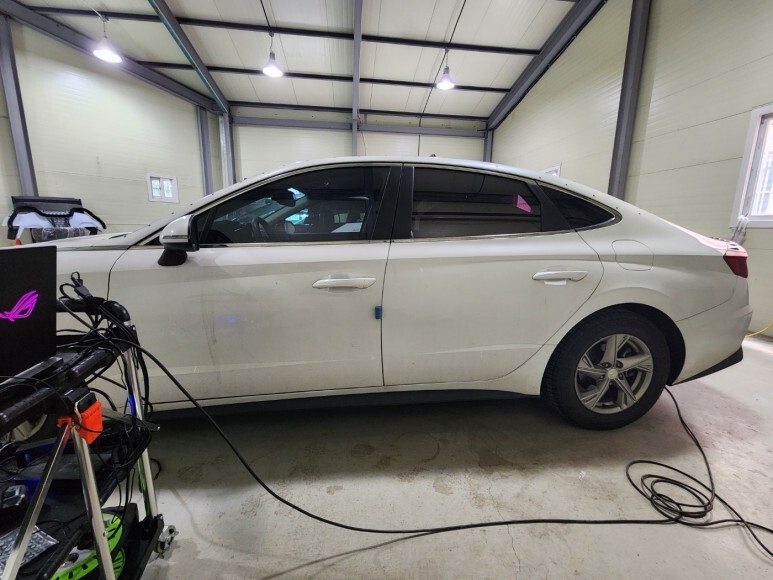

3D스캔 START
해상도 0.8mm
BLUE LASER SIMSCAN30
유닛플러스

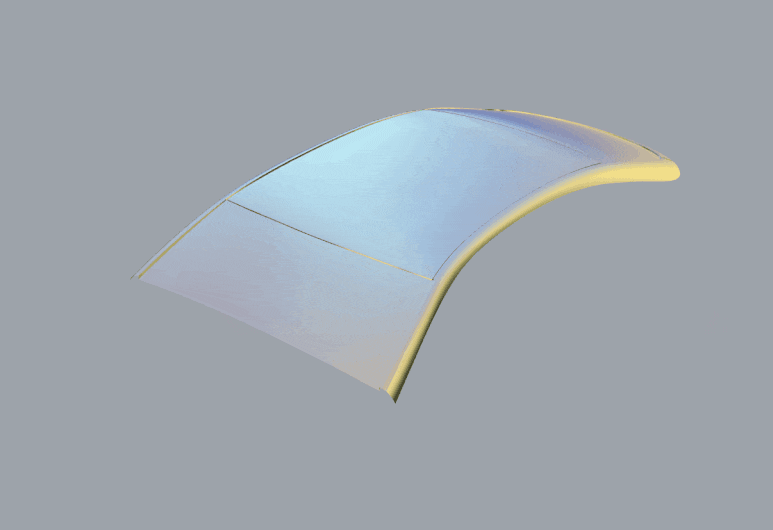

3D스캔 작업이 마무리 되었습니다.
유리부분 스캔시 빈공간들이 다소 있어 보정을 많이 한
메쉬 데이터 입니다.
역설계
서페이스 방식
BEST FIT
유닛플러스
역설계 전 루프에 불필요한 부분들은 제거 하고 서페이스 생성을 원하셔서
충분히 협의 후 작업을 진행하였습니다.

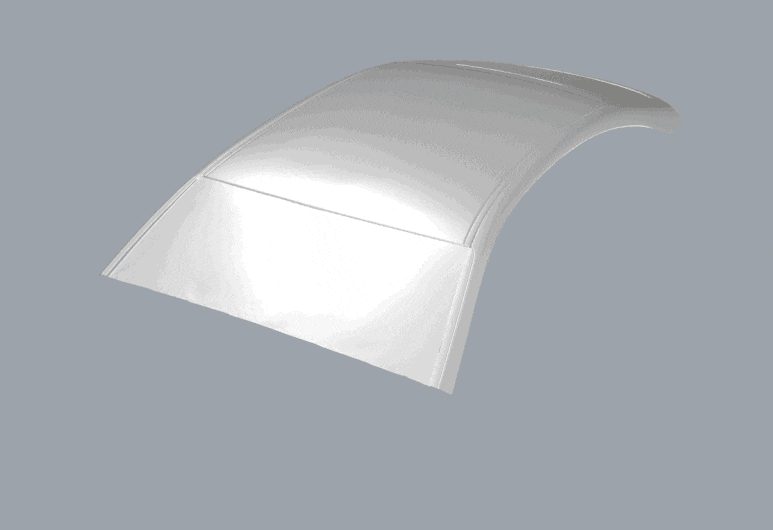

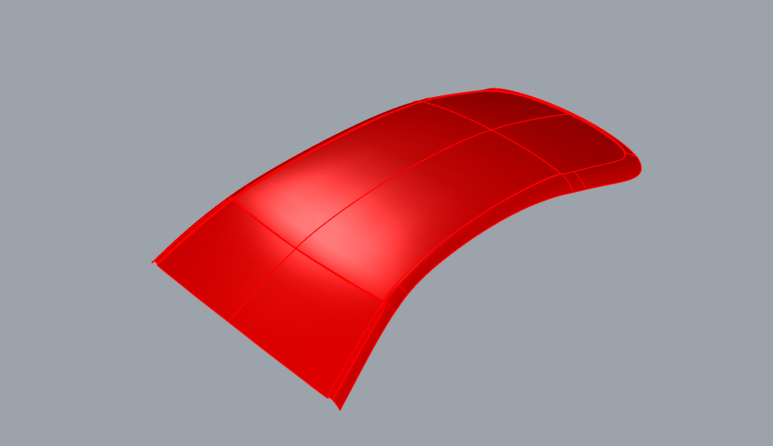

서페이스 생성이 완료 되었습니다.

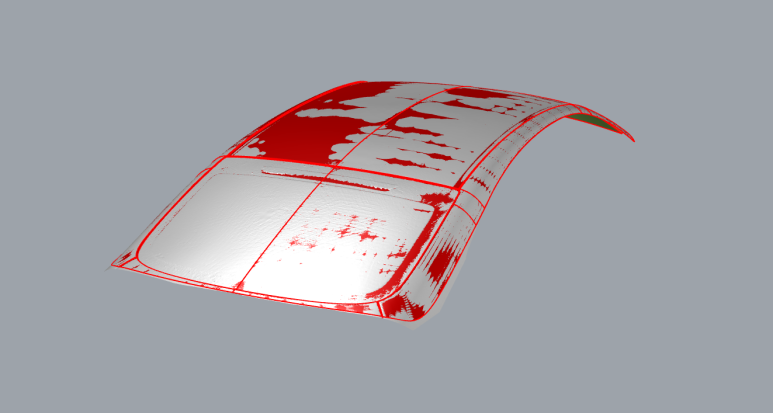

역설계 후 부자연스런 곡면이 있는지도 체크 해보았습니다.
깔끔하게 잘 나왔죠? ^^

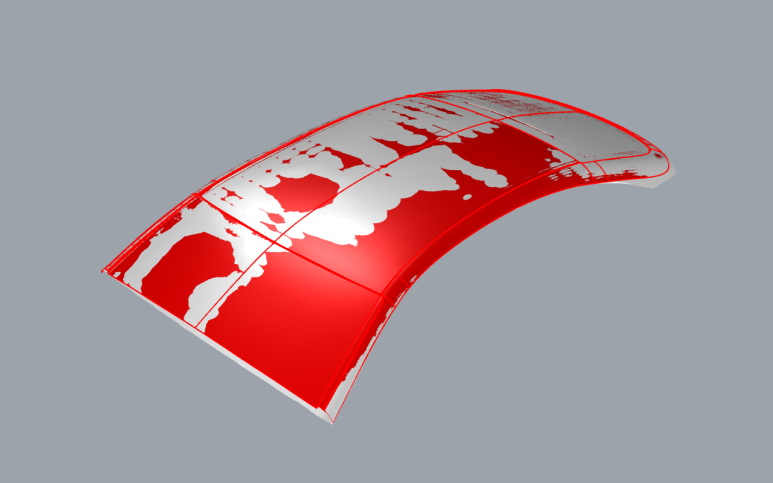

3D스캔 된 차량의 대칭이 잘 맞지 않습니다.
뒷부분의 오차는 적고 전면 유리로 올수록 편차가 있는거 보니
차체가 뒤틀린것 같네요..ㅠㅠ
데이터상에 이정도니 실제보면 티도 안나겠죠..ㅎㅎ
데이터는 최소한의 제어점을 가진 좌우대칭 구조의 서페이스로 전달드렸습니다.
최종 파일 형식
3D스캔 후 파일형식(메쉬) : STL,OBJ
역설계 후 파일 형식 (넙스) : STP, X_T, IGS
유닛플러스
이상입니다.
작업을 진행하기 전에 충분한 협의를 통해 작업의 범위와
확실한 견적을 받아보셔야 서로의 신뢰가 쌓일 수 있답니다.
유닛플러스는 데이터 취득에 있어서는 외주 없이 진행하기에
직접 소통하고 지체없이 작업이 가능한 강점을 가지고 있습니다.
궁금한 사항들은 언제나 문의 주시면 성실히 답변드립니다!!
큰제품과 작은 제품을 다양하게 3D스캐닝 을 해야하는 목적이 있다면
SIMSCAN30을 활용하시는걸 추천 드립니다.
스캔테크의 스캐너를 구매를 희망하시는 분들도 견적 전달 가능하니 이용 부탁드립니다.
kscan magic / simscan / ireal2e
유닛플러스는 단순히 의뢰받아 작업만 하는것이 아닌
고객과 작업자간 충분한 협의를 가지고 진행하기에 다들 만족할 만한
결과물을 받아가십니다. 디자인 뿐아니라 추후 양산에 있어서도
매리트 있는 견적 제안 드릴 수 있습니다.
감사합니다.
