안녕하세요.
유닛플러스입니다.
몇일 전부터 저녁의 선선함이 다가오는걸 보니
가을이 성큼 다가왔다는게 느껴지네요.
이제는 더위보단 환절기를 걱정할 시기가 왔네요.^^

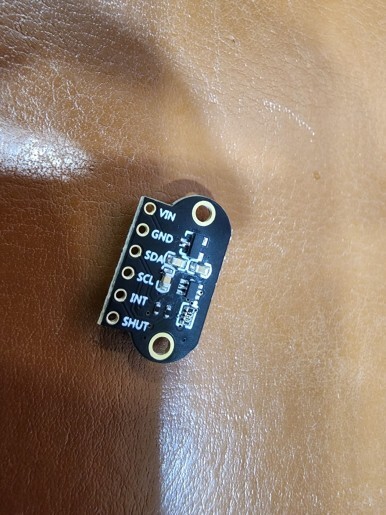

이번 포스팅에서는 초소형 근접센서 를 3D스캔하여 3D데이터 취득하는 과정을 담아 보았습니다.

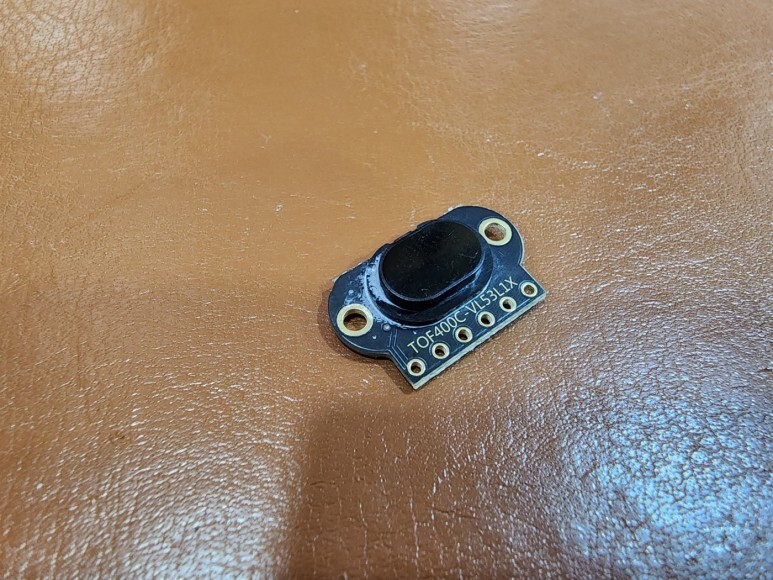

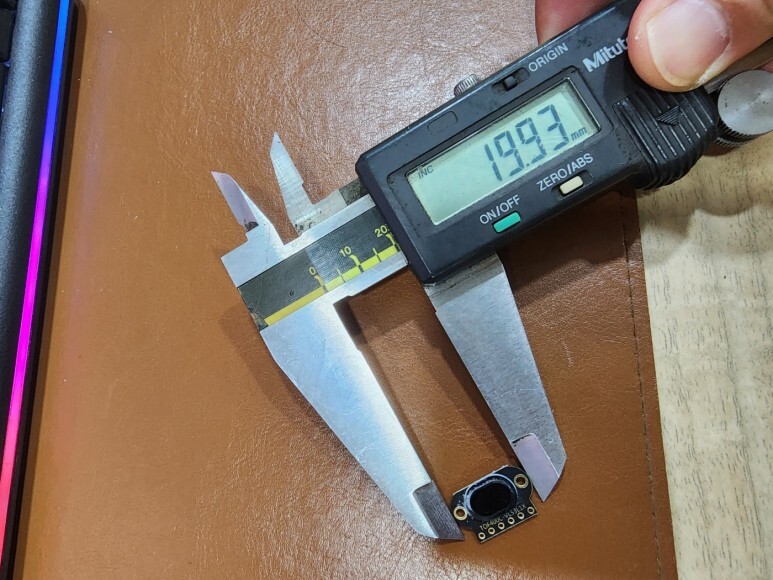

20mm 미만의 초소형 센서입니다.
근접센서의 일종인데, 제품개발에 필요한 부품이네요.ㅎ

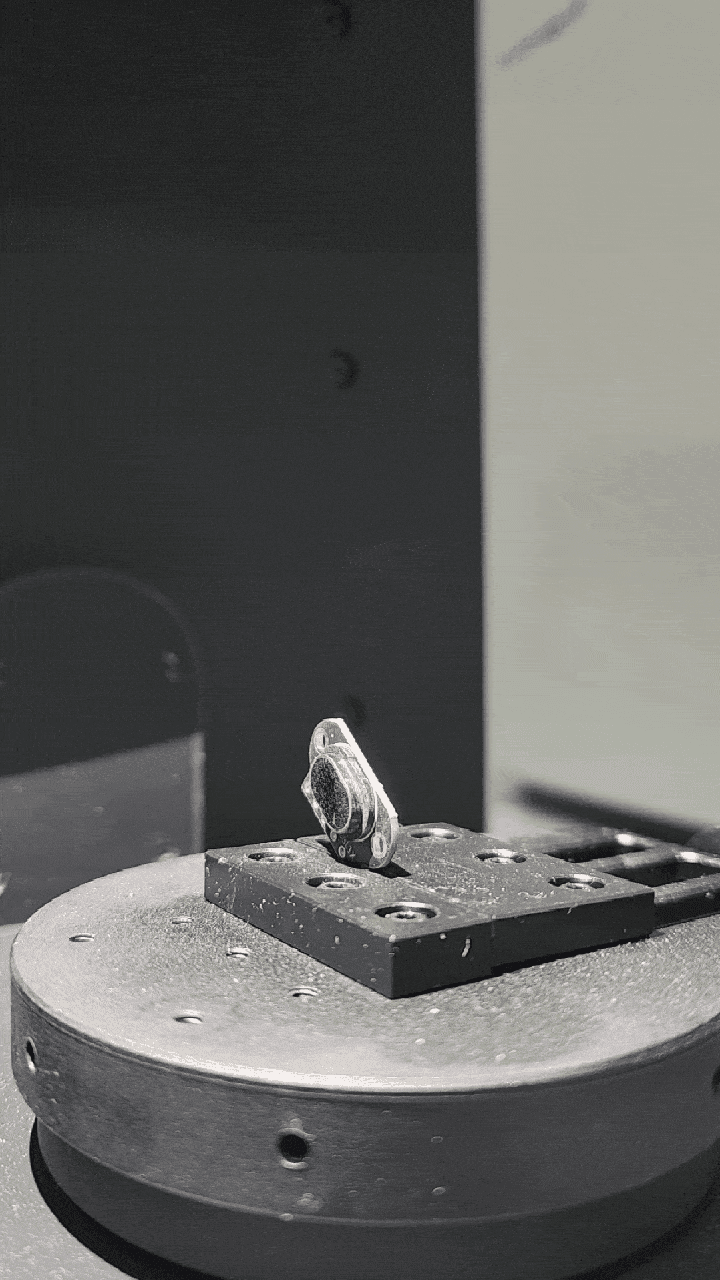

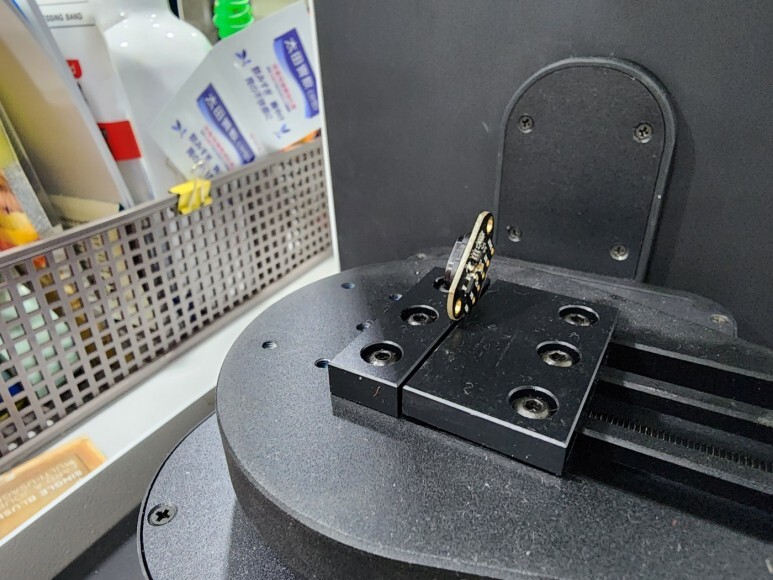

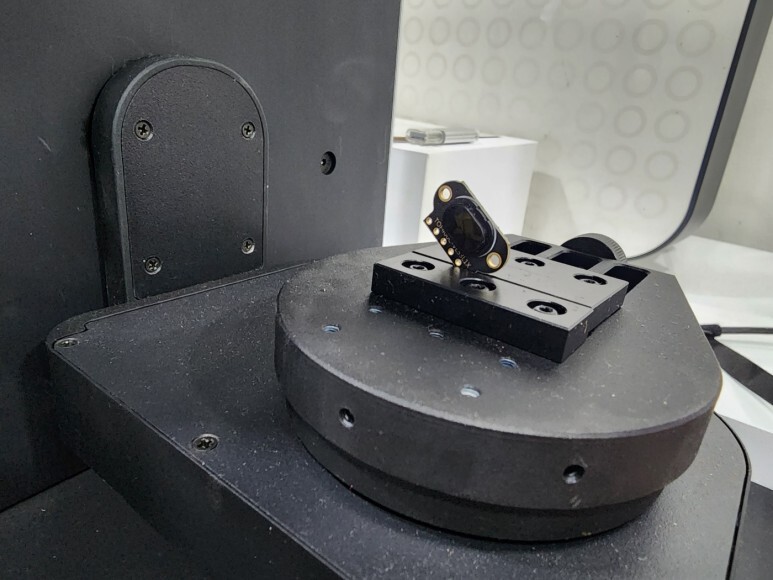

JS300 장비에 셋팅 후 3D스캔을 진행해 봅니다.

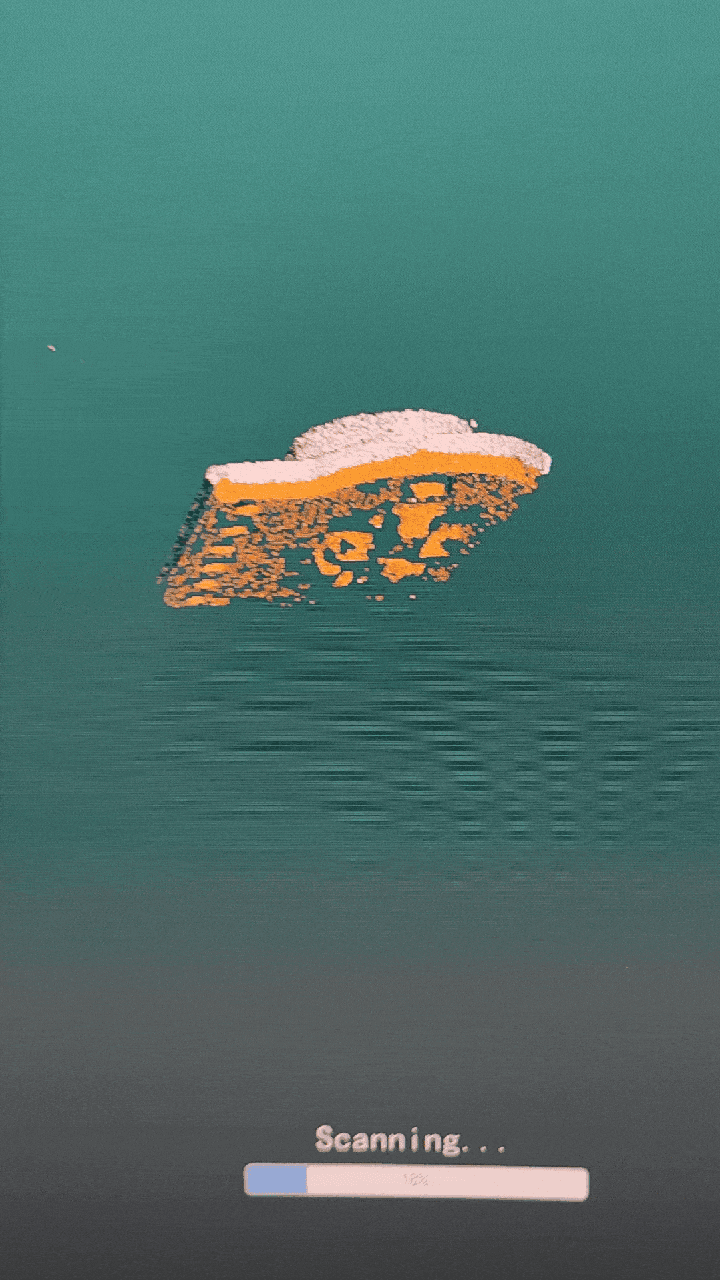

3D스캔 START
해상도는 Fine모드
Thunk3D
JS300
3D스캔 진행 과정에서 센서 부분 형상이 잘 나오지 않아
현상액을 좀 도포한 후 다시 스캔을 진행 하였습니다.

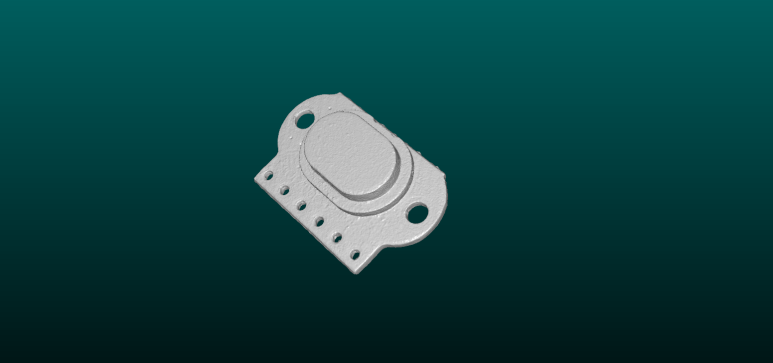

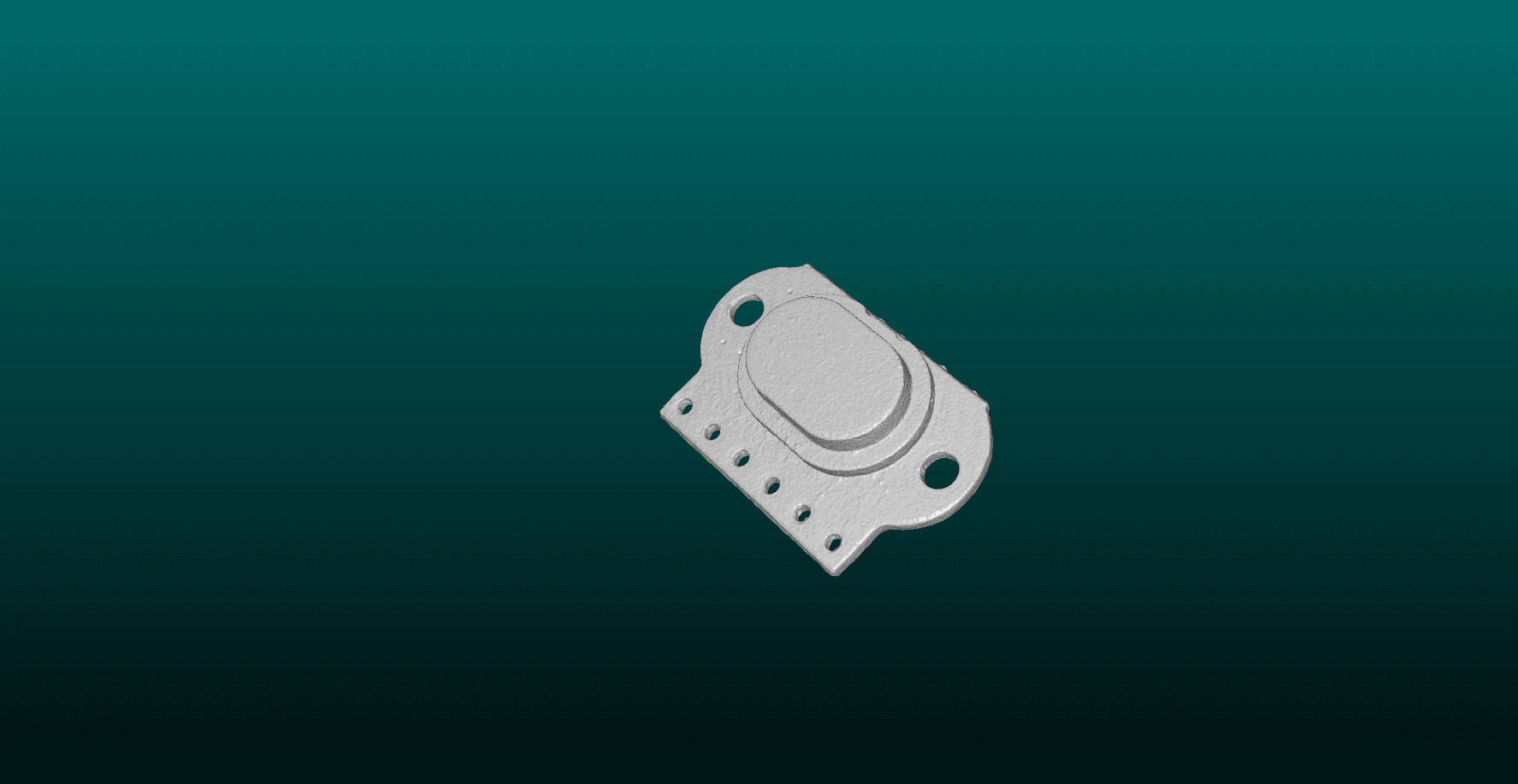

3D스캔 완료
작은 홀, 마이크로 부품들 까지 빠지는거 없이 잘 나왔습니다.
별도의 역설계가 없어도 대상을 위치 시키고, 사이즈를 확인하는데에
전혀 무리가 없는 데이터입니다.
3D스캔 데이터를 가지고, 제품개발을 진행시 많은 시간과 비용을
절약할 수 있답니다.
최종 파일 형식
3D스캔 후 파일형식(메쉬) : STL,OBJ
역설계 후 파일 형식 (넙스) : STP, X_T, IGS
유닛플러스
이상입니다.
작업을 진행하기 전에 충분한 협의를 통해 작업의 범위와
확실한 견적을 받아보셔야 서로의 신뢰가 쌓일 수 있답니다.
유닛플러스는 데이터 취득에 있어서는 외주 없이 진행하기에
직접 소통하고 지체없이 작업이 가능한 강점을 가지고 있습니다.
궁금한 사항들은 언제나 문의 주시면 성실히 답변드립니다!!
큰제품과 작은 제품을 다양하게 3D스캐닝 을 해야하는 목적이 있다면
SIMSCAN30을 활용하시는걸 추천 드립니다.
스캔테크의 스캐너를 구매를 희망하시는 분들도 견적 전달 가능하니 이용 부탁드립니다.
kscan magic / simscan / ireal2e
유닛플러스는 단순히 의뢰받아 작업만 하는것이 아닌
고객과 작업자간 충분한 협의를 가지고 진행하기에 다들 만족할 만한
결과물을 받아가십니다. 디자인 뿐아니라 추후 양산에 있어서도
매리트 있는 견적 제안 드릴 수 있습니다.
감사합니다.
플라스틱 사출 금형 기구설계 / 철 구조물 설계 / 제품디자인 / 프레스금형
유닛플러스
문의 : 010-7299-3129
unit-plus@naver.com
#3D스캐너 #레이져 #경기북부 #역설계 #기구설계
