3D스캔 그랜져 글로브박스 를 3D스캔하여 역설계 서페이스 3D데이터 취득하는 과정 with SIMSCAN30 유닛플러스



[ 유닛플러스 3D스캔 전문 ] 그랜져 글로브박스 를 3D스캔하여

역설계 서페이스 3D데이터 취득하는 과정 with SIMSCAN30



안녕하세요.

유닛플러스입니다.







어제는 요란한 비가오더니 오늘은 화창한 가을날씨네요.

오늘과같은 날씨는 참 기분을 좋게 합니다~ ㅎ

---

이번 포스팅에서는 그랜져 글로브박스 를 3D스캔하여

역설계 서페이스 3D데이터 취득하는 과정을 담아 보았습니다.







사실 글로브박스를 3D스캔할 예정으로 간게 아니라 사진을 많이 못 담아뒀네요.ㅎㅎ

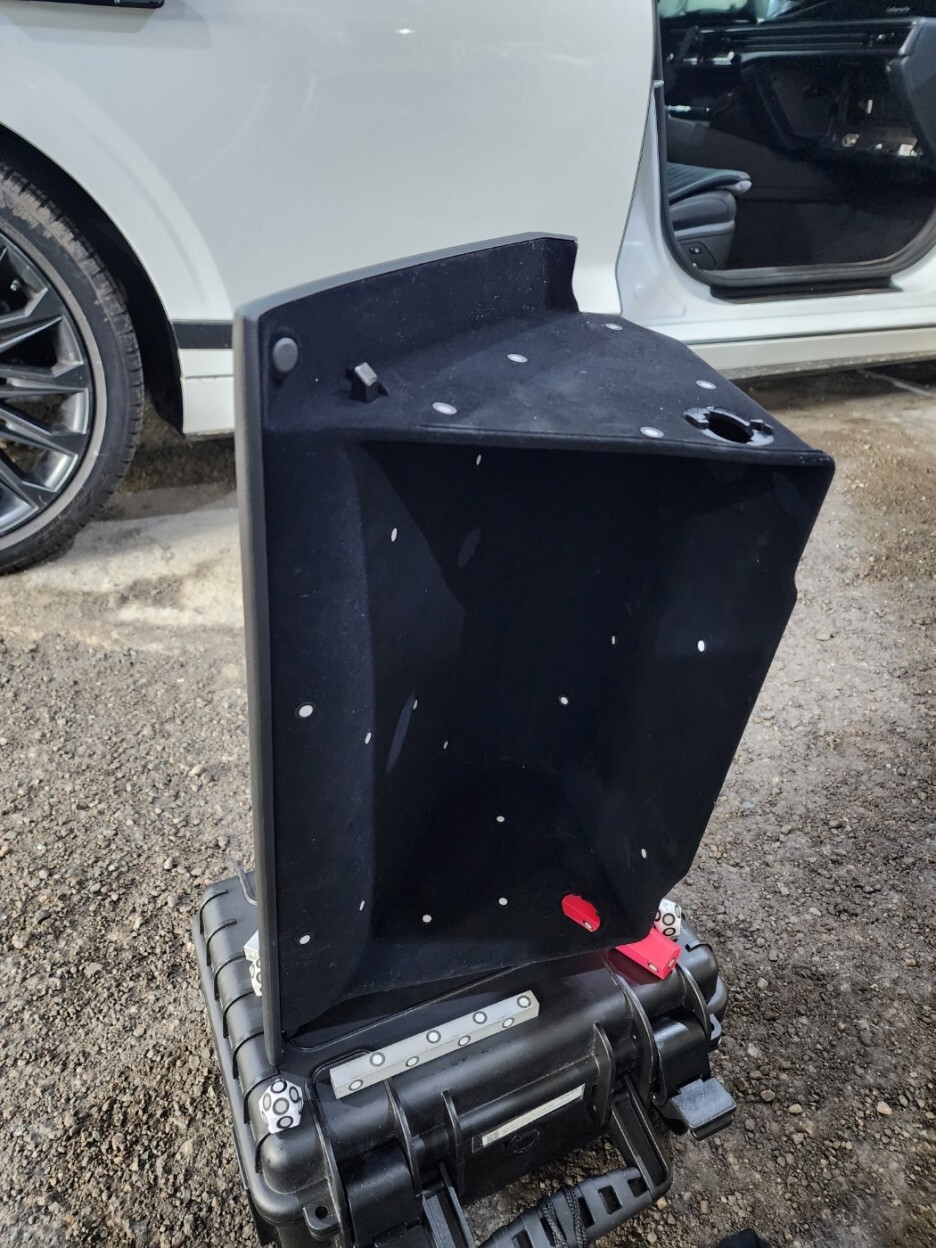

그래도 스캔 전 마커를 붙이고 한컷 찍어보았습니다.

작업환경이 좋지 못할때는 저렇게 3D스캐너 박스에 올려두고 작업도 합니다.ㅋ



3D스캔 START

해상도 0.3mm

BLUE LASER SIMSCAN30

유닛플러스



.

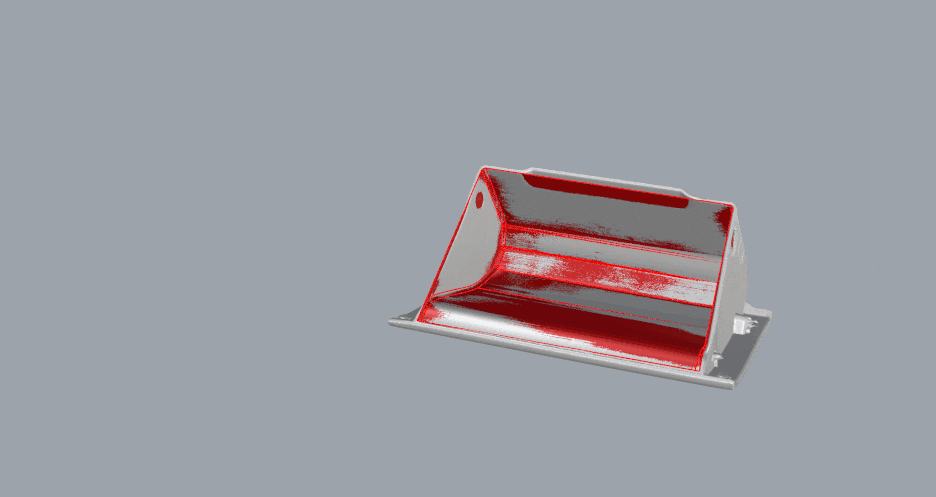

3D스캔 작업이 마무리 되었습니다.

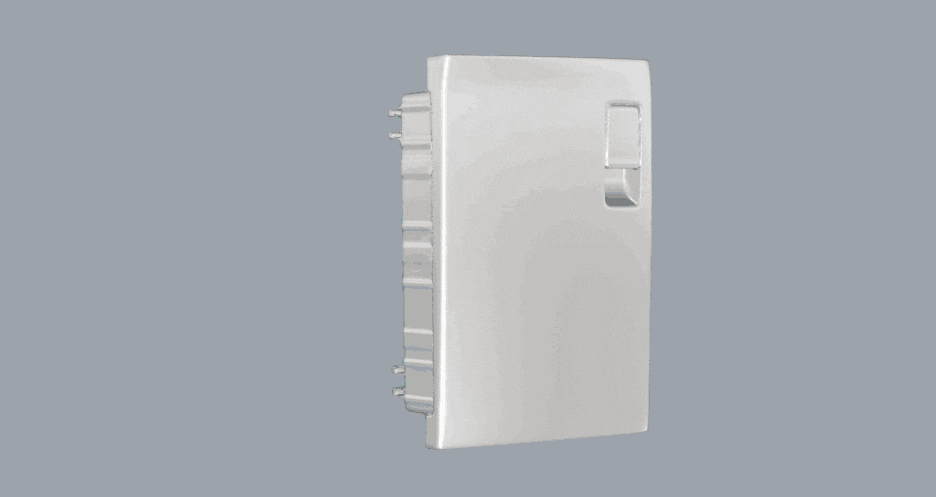

차체와 결합된 모습도 함께 3D스캔을 해두어서 본래의 각도를 확인 할 수가 있습니다.

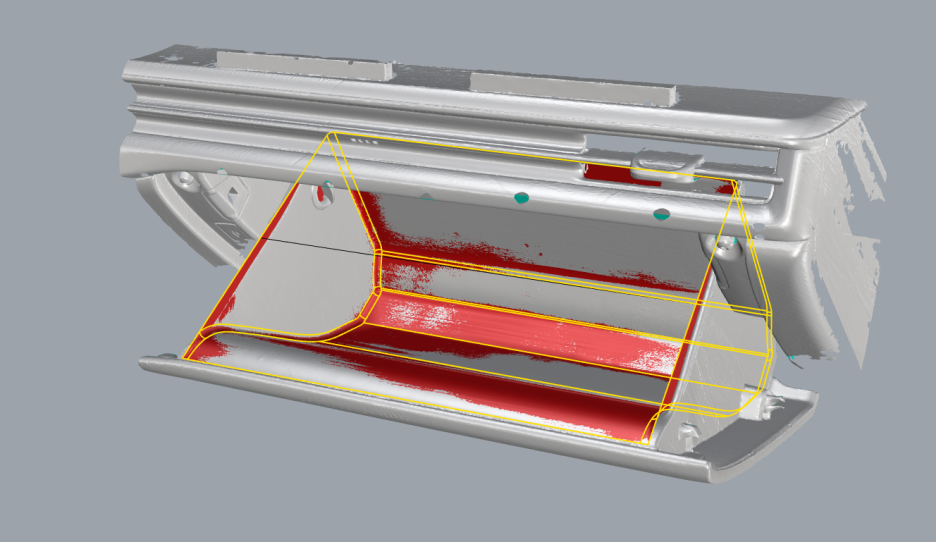

역설계

서페이스 방식

BEST FIT

유닛플러스



내부케이스를 만들기 위한 작업이므로 역설계시 정교한 핏이 필수 입니다.

다만 재질 및 마감이 변형이 쉬운지라 그부분을 고려하여 역설계를 마무리 하였습니다.

작업은 순롭게 마무리 되었고, 최종적으로 넙스데이터로 전달드렸답니다.



최종 파일 형식

3D스캔 후 파일형식(메쉬) : STL,OBJ

역설계 후 파일 형식 (넙스) : STP, X_T, IGS

유닛플러스





이상입니다.



---



작업을 진행하기 전에 충분한 협의를 통해 작업의 범위와

확실한 견적을 받아보셔야 서로의 신뢰가 쌓일 수 있답니다.

유닛플러스는 데이터 취득에 있어서는 외주 없이 진행하기에

직접 소통하고 지체없이 작업이 가능한 강점을 가지고 있습니다.



궁금한 사항들은 언제나 문의 주시면 성실히 답변드립니다!!



큰제품과 작은 제품을 다양하게 3D스캐닝 을 해야하는 목적이 있다면

SIMSCAN30을 활용하시는걸 추천 드립니다.



스캔테크의 스캐너를 구매를 희망하시는 분들도 견적 전달 가능하니 이용 부탁드립니다.

kscan magic / simscan / ireal2e

---

유닛플러스는 단순히 의뢰받아 작업만 하는것이 아닌

고객과 작업자간 충분한 협의를 가지고 진행하기에 다들 만족할 만한

결과물을 받아가십니다. 디자인 뿐아니라 추후 양산에 있어서도

매리트 있는 견적 제안 드릴 수 있습니다.
